LA CONNECTIQUE :

Pour monter soit même ses câbles il convient d’avoir le matériel suivant :

-Un fer à souder 40W

-Une pince coupante

-Un couteau d’électricien

-Une pince

-Un rouleau d’étain.

Les principaux câblages :

Liaisons audio :

Utiliser du câble micro blindé à 2 ou 3 conducteurs.

Utilisé pour adapter une sortie symétrique type XLR sur une entrée jack asymétrique :

Sur XLR : 1 + 3 = Masse ; 2= point chaud

Utilisé pour adapter une sortie symétrique type XLR sur une entrée RCA asymétrique :

Sur XLR : 1 + 3 = Masse ; 2= point chaud

Branchement classique jack /jack asymétrique.

Branchement classique RCA /jack asymétrique.

Branchement classique RCA /RCA asymétrique.

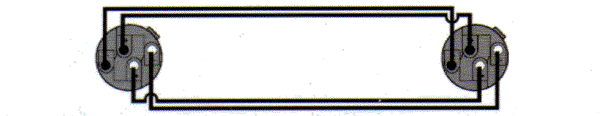

Connections symétrique type XLR/XLR :

1 = Masse ; 2 = point chaud; 3 = point froid.

Connexion symétrique type XLR/JACK :

1 = Masse ; 2 = point chaud; 3 = point froid.

Connexion symétrique type JACK/JACK :

1= Masse ; 2= point froid ; 3= point chaud.

Liaisons midi :

Utiliser du câble simple à 3 conducteurs.

Transfert de données midi : 4=Clock ; 2= masse ; 5= données

Liaisons puissance :

Utiliser du câble haut-parleur à 2 ou 4 conducteurs.

Liaison jack/jack

Liaison XLR/JACK ; attention le câblage est diffèrent pour les liaisons audio : 1= masse ; 2=N.C. ; 3= positif.

Liaison XLR/XLR ; attention le câblage est diffèrent pour les liaisons audio : 1= masse ; 2=N.C. ; 3= positif.

Liaison XLR/ SPEAKON : 1-=Masse ; 1+= positif

Liaison SPEAKON / SPEAKON : 1-=Masse ; 1+= positif

Liaison SPEAKON/SPEAKON 2 Voies : voie 1 : 1-=masse1 ; 1+=positif 1/ voie 2 : 2-=masse2 ; 2+= positif 2
